Kugellager vermessen – so bestimmen Sie das richtige Lager
Sie möchten ein Kugellager ersetzen, kennen aber die genaue Bezeichnung nicht?
Kein Problem: In vielen Fällen lässt sich ein Lager trotzdem eindeutig bestimmen.

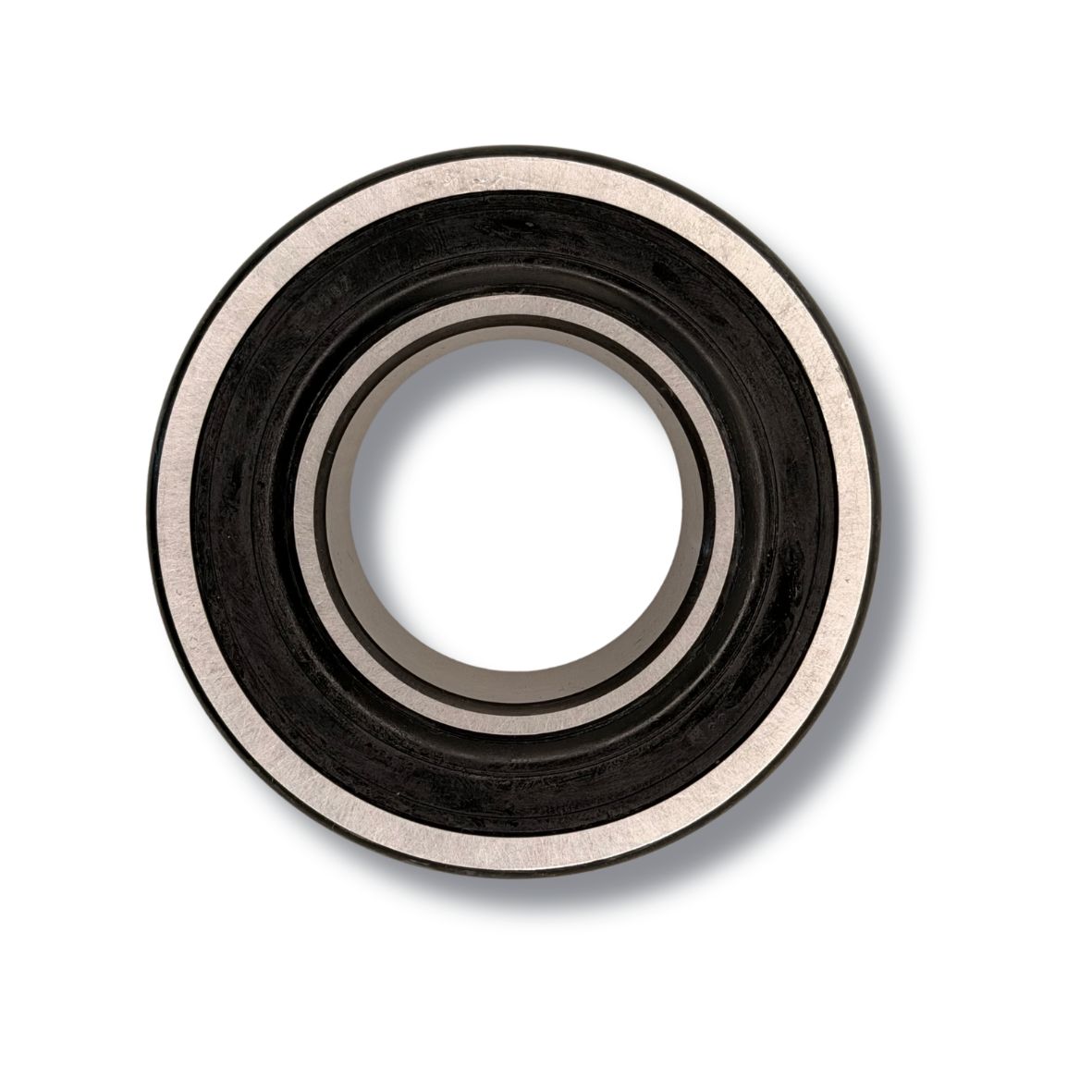

Kennzeichnung auf dem Kugellager lesen
Der einfachste Weg ist immer zuerst ein Blick direkt auf das alte Lager. Häufig sind dort Zahlen- und Buchstabenkombinationen aufgedruckt oder eingeprägt. Ist diese lesbar, kann das Lager oft direkt anhand dieser Produktkennzeichnung identifiziert werden. Geben Sie die Kennzeichnung des Kugellagers direkt in die Suchfunktion dieses Shops ein, um das passende Ersatzlager schnell zu finden.
Was tun, wenn die Kennzeichnung auf dem Kugellager nicht erkennbar ist?

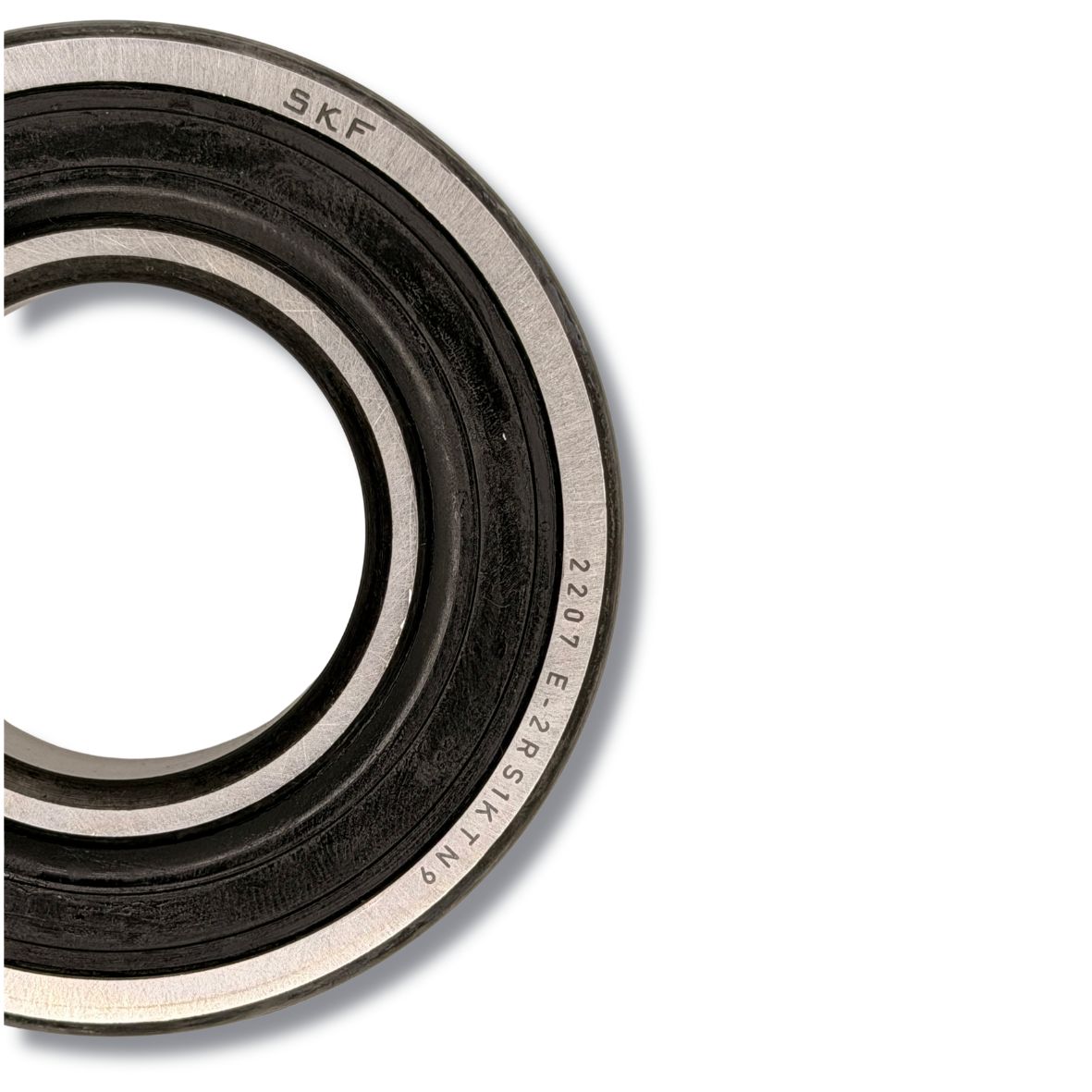

Beim in dieser Messanleitung gezeigten Lager ist seitlich eine Kennzeichnung wie E-2RS1KTN9 erkennbar. Diese Bezeichnung kann bereits wichtige Hinweise auf die Ausführung des Lagers geben und die Identifikation erleichtern.
Ist die Kennzeichnung jedoch unvollständig, nicht eindeutig lesbar oder das Lager beschädigt bzw. verschmutzt, reicht sie für die sichere Bestimmung nicht aus. Zur sicheren Bestimmung, sollten zusätzlich die wichtigsten Maße aufgenommen werden: Innendurchmesser, Außendurchmesser und Breite beziehungsweise Höhe. Diese Werte bilden die wichtigste Grundlage, um das passende Ersatzlager zu finden.

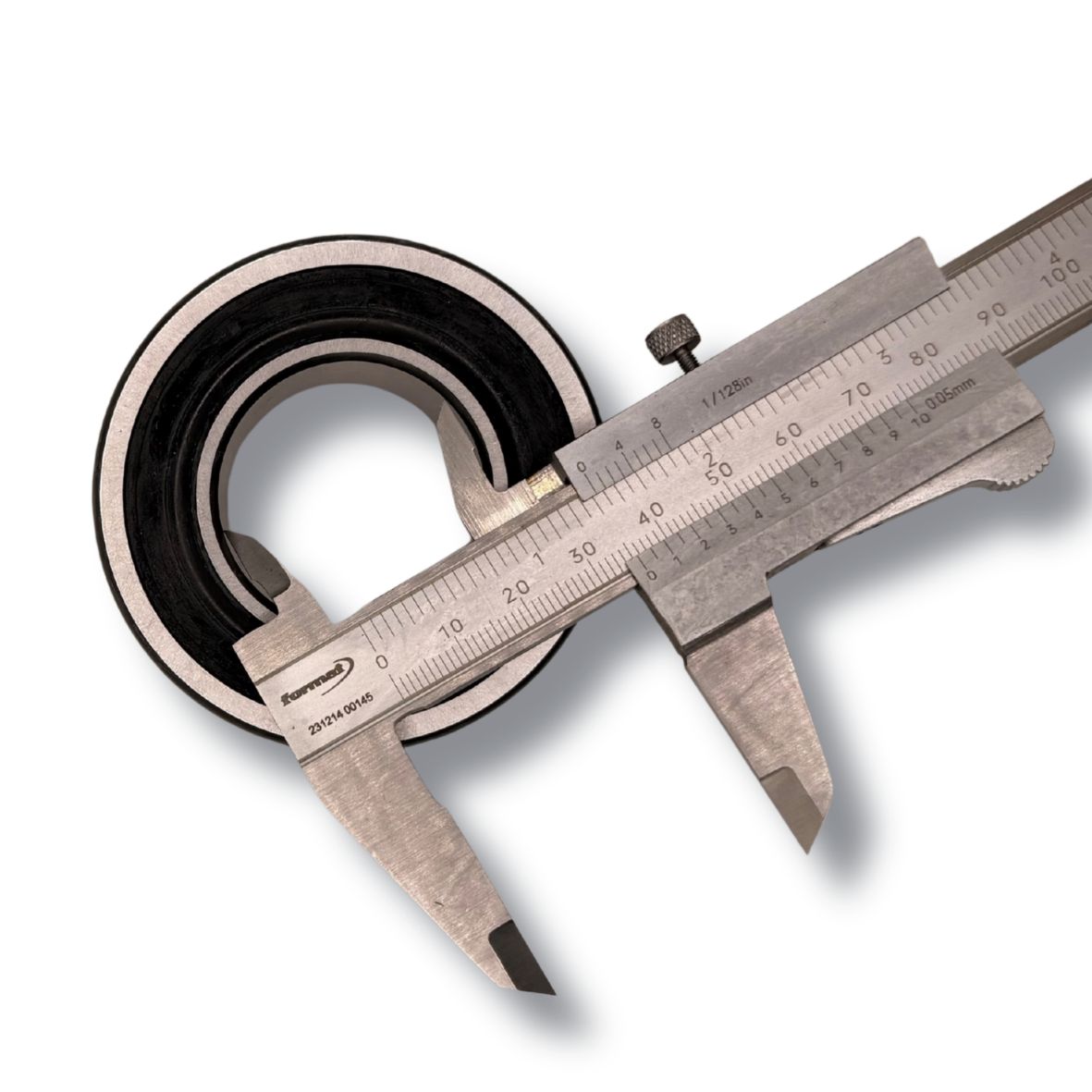

Mit dem Messschieber den Innendurchmesser des Lagers vermessen

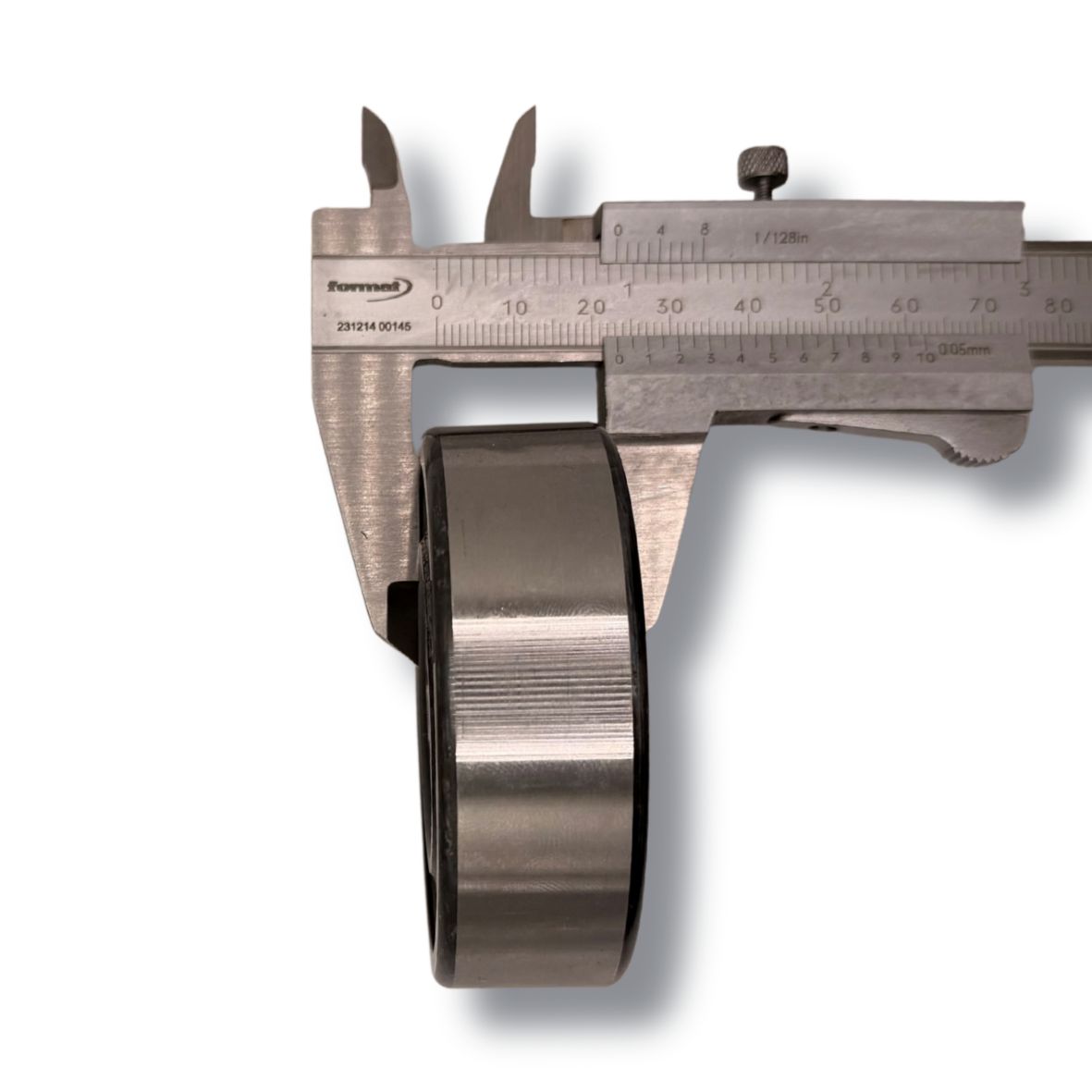

Höhe des Kugellagers richtig messen

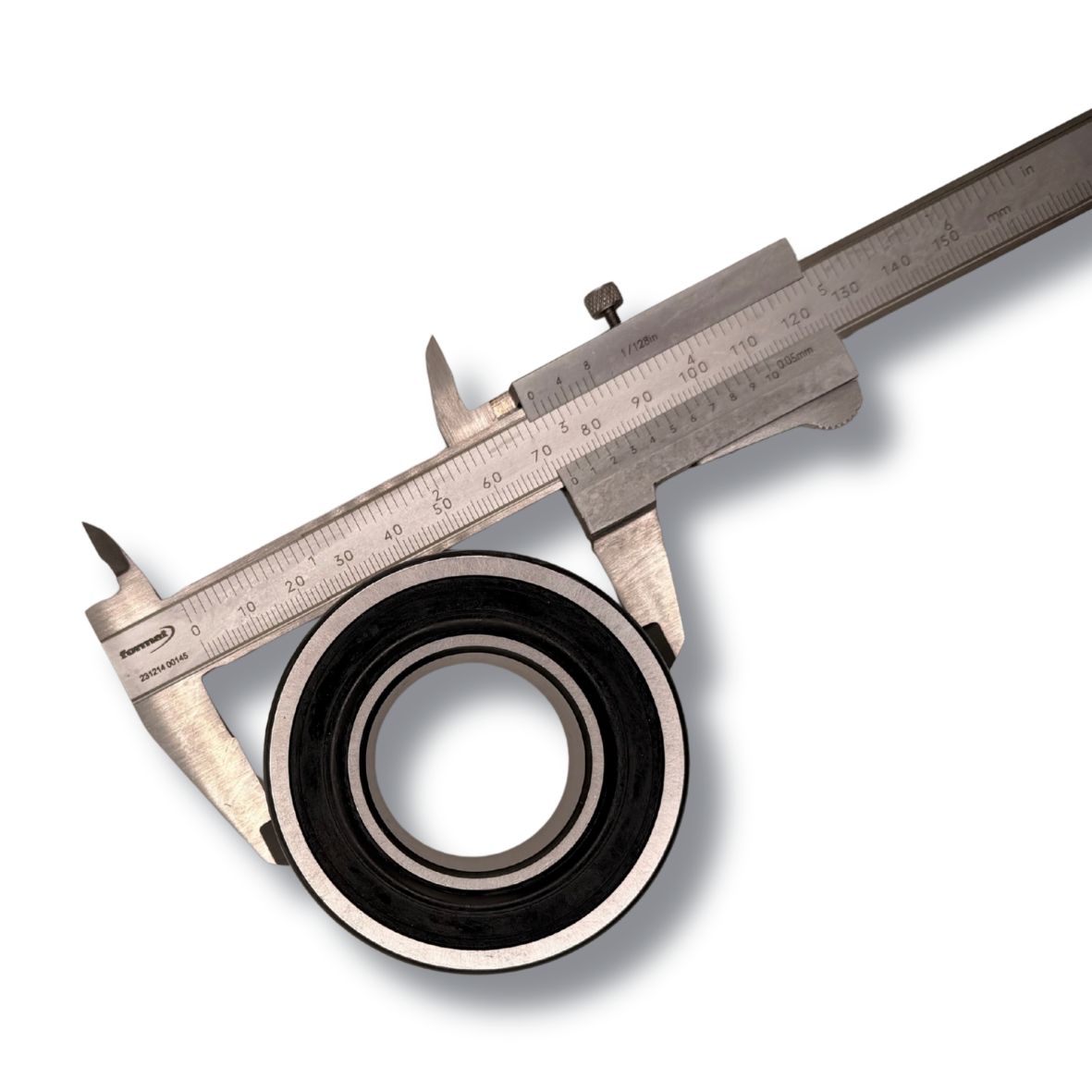

Vermessung des Außendurchmessers
Womit lässt sich ein Kugellager am besten messen?
Für die Vermessung eignet sich idealerweise ein Messschieber beziehungsweise eine Schieblehre. Alternativ können auch andere Messmittel wie ein Lineal oder ein Bandmaß verwendet werden, wenn keine präzisere Messhilfe zur Verfügung steht.
Mit diesen Angaben lässt sich in vielen Fällen das passende Kugellager bestimmen und nachbestellen.

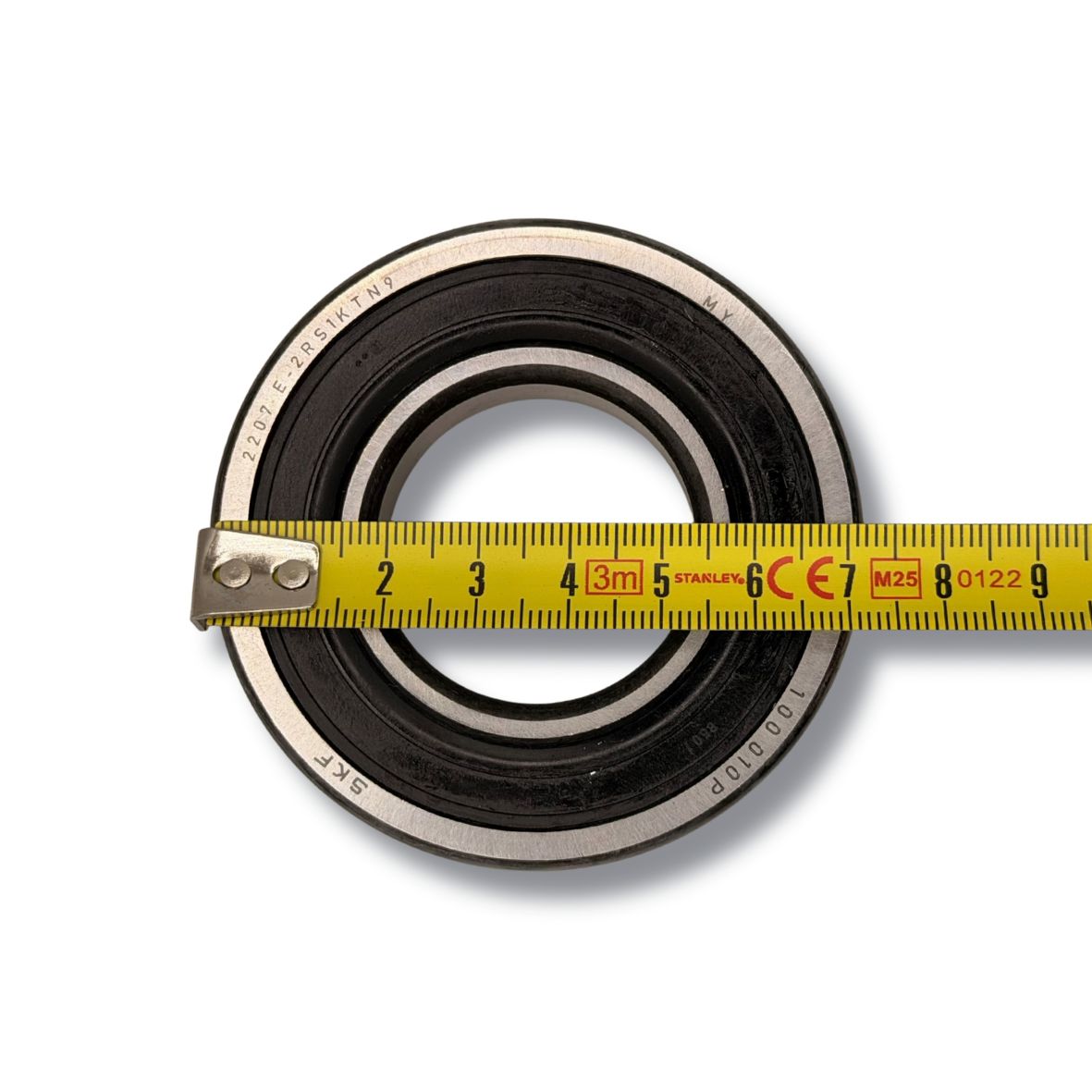

Außendurchmesser mit dem Bandmaß messen

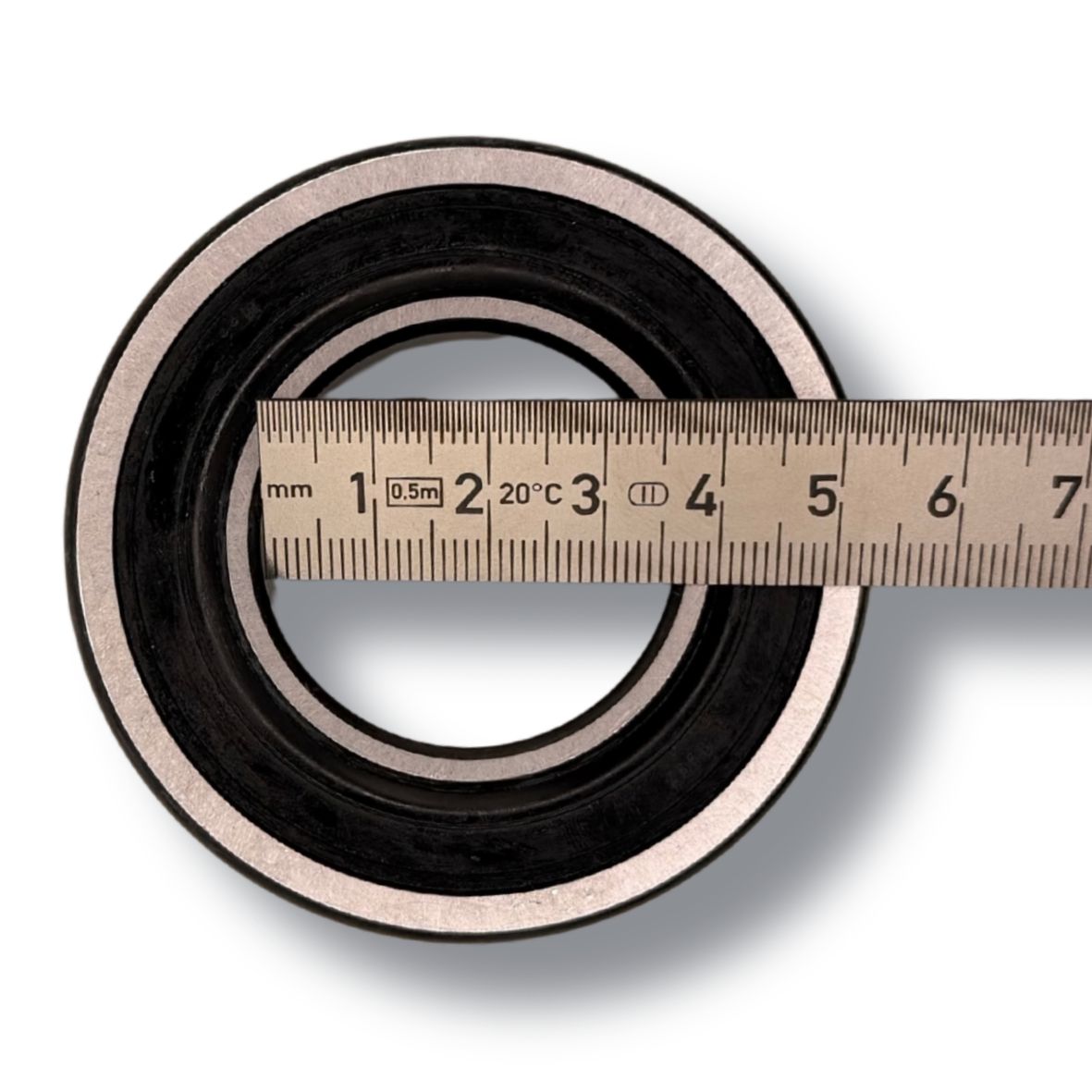

Innendurchmesser des Kugellagers mit dem Lineal messen
Häufige Fragen zur Kugellagervermessung:
Wie kann ich ein Kugellager bestimmen?
Ein Kugellager lässt sich meistens auf zwei Arten bestimmen. Zuerst sollte geprüft werden, ob auf dem Lager noch eine Beschriftung mit Zahlen oder Buchstaben erkennbar ist. Ist diese Kennzeichnung nicht mehr lesbar, kann das Lager über die wichtigsten Maße bestimmt werden. Dazu gehören Innendurchmesser, Außendurchmesser und Breite beziehungsweise Höhe.
Was tun, wenn die Kennzeichnung auf dem Kugellager nicht mehr lesbar ist?
Wenn die Beschriftung auf dem Kugellager nicht mehr lesbar ist oder das Lager beschädigt beziehungsweise verschmutzt ist, können die wichtigsten Maße aufgenommen werden. Innendurchmesser, Außendurchmesser und Breite beziehungsweise Höhe bilden die Grundlage, um ein passendes Ersatzlager zu finden.
Welche Maße sind für die Bestimmung eines Kugellagers wichtig?
Für die Bestimmung eines Kugellagers sind vor allem drei Maße entscheidend: der Innendurchmesser, der Außendurchmesser und die Breite beziehungsweise Höhe. Mit diesen Angaben lässt sich die Auswahl in vielen Fällen eindeutig eingrenzen.
Womit lässt sich ein Kugellager am besten messen?
Für die Vermessung eignet sich idealerweise ein Messschieber beziehungsweise eine Schieblehre. Alternativ können auch andere Messmittel wie ein Lineal oder ein Bandmaß verwendet werden, wenn keine präzisere Messhilfe zur Verfügung steht.
Kann ich ein Kugellager auch ohne Messschieber messen?
Ja, das ist möglich. Wenn kein Messschieber vorhanden ist, können auch ein Lineal oder ein Bandmaß verwendet werden. Dabei sollte so genau wie möglich gemessen werden, damit das passende Kugellager zuverlässig bestimmt werden kann.
Wo messe ich den Innendurchmesser eines Kugellagers?
Der Innendurchmesser wird an der inneren Öffnung des Kugellagers gemessen. Dieses Maß ist wichtig, damit das Lager später korrekt auf die Welle passt.
Wie messe ich den Außendurchmesser eines Kugellagers?
Der Außendurchmesser wird von Außenkante zu Außenkante des Kugellagers gemessen. Dieses Maß ist entscheidend, damit das Lager richtig in die vorgesehene Aufnahme oder das Gehäuse passt.
Warum muss auch die Breite beziehungsweise Höhe des Kugellagers gemessen werden?
Die Breite beziehungsweise Höhe ist ein wichtiges Vergleichsmaß, da sich Kugellager mit gleichem Innen- und Außendurchmesser dennoch in ihrer Bauform unterscheiden können. Erst zusammen mit den anderen Maßen ergibt sich eine verlässliche Grundlage zur Bestimmung.
Was bedeutet die Bezeichnung 6000, 6210 oder 6314 auf einem Kugellager?
Die Bezeichnung auf dem Kugellager gibt Auskunft über die Größe und Bauform des Rillenkugellagers nach DIN 625-1. Über diese Nummer lassen sich wichtige Maße wie Bohrung, Außendurchmesser und Breite eindeutig zuordnen. Ist die Bezeichnung auf dem Lager noch erkennbar, kann das passende Ersatzlager meist besonders schnell gefunden werden.
